Projet Cabri Java Application CabriWeb

Dans le but de faciliter la création de fichiers HTML utilisant l'applet CabriJava, une application écrite en Java appelée CabriWeb est disponible. Avant de voir comment la mettre en oeuvre sous divers systèmes, présentons ses fonctionnalités :

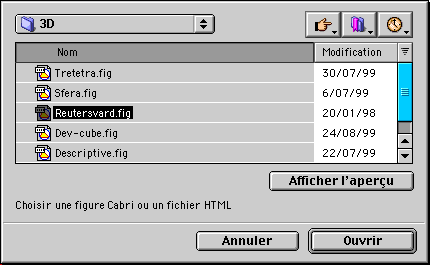

Au lancement de l'application, une fenêtre vide s'affiche et l'utilisateur est invité à choisir un fichier Cabri produit par l'application Cabri géomètre II ou un fichier HTML au moyen du menu "Ouvrir..." ou du raccourci-clavier <pomme>O ou <ctrl>O. Ces fichiers doivent être présents préalablement sur le disque local de l'usager ou déchargés depuis le site Web que vous voulez modifier. Dans ce dernier cas, il est conseillé de placer sur son disque une copie de travail du site identique à l'original. Ainsi les noms des fichiers et dossiers seront les mêmes en local et sur le site et aucune chemin invalide à un fichier ne devrait être créé. Pour les mêmes raisons, il est conseillé de n'utiliser que des caractères alphanumériques non accentués dans les noms de fichiers ou de dossiers.

Étudions d'abord le cas du travail sur une figure. Si celle-ci est bien reconnue comme une figure Cabri II), la figure Cabri s'ouvre au travers de CabriWeb et se manipule comme l'applet, avec en plus des possibilités de déplacement et de redimensionnement.

Deux menus sont proposés :

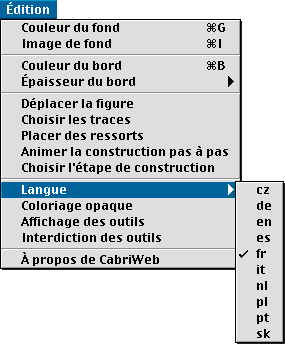

• Edition permet de choisir les paramètres à utiliser qui seront reportés dans la page HTML une fois sauvegardée. Les couleurs proposées sont les 216 couleurs dites du Web (palette couleur de Netscape adoptée par les autres navigateurs). Les images de fond doivent être au format GIF (suffixe .gif) ou JPEG (suffixe .jpg). Tous les paramètres de l'applet peuvent être choisis directement par ce menu. Dix langues sont proposées pour CabriWeb et l'applet CabriJava; d'autres sont en cours de traduction et d'implémentation comme le grec.

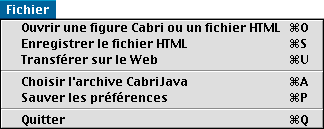

• Fichier permet de changer de figure ou d'enregistrer le fichier HTML correspondant avec les paramètres de l'applet reflétant l'état exact de la figure dans CabriWeb. Attention, cet enregistrement ne peut se faire que si la place de l'archive CabriJava à référencer dans la page HTML est connue. C'est pourquoi un dialogue de choix de cette archive est proposé avant de donner le nom et la place du fichier HTML à créer. Ce choix de l'archive, comme les autres paramètres du menu Édition peuvent être sauvegardés dans un fichier de préférences par le menu correspondant de Fichier. À la prochaine ouverture d'une figure, les anciens paramètres seront réutilisés. Notez que lors d'une sauvegarde de fichier HTML, la balise <APPLET...>...</APPLET> est copiée dans le presse-papier (clipboard) en même temps que la création du fichier HTML et peut servir à un collage direct dans le code HTML d'une page Web. Un menu "Transférer sur le Web" permet après connection à internet de transférer la page Web, la figure Cabri voire l'image de fond sur un site partagé créé pour permettre la mise en ligne de figures Cabri sur simple-clic. Après le transfert, l'URL de la page créée est affichée et copiée dans le presse-papier pour permettre son envoi à ses correspondants. Il est également proposé de placer un lien dans la galerie des pages CabriJava qui se construit à http://cabrijava.free.fr

Dans le cas du travail sur un fichier HTML déjà créé, CabriWeb recherche la présence d'une ou plusieurs applets CabriJava dans le fichier choisi. Si plusieurs applets sont présentent un dialogue permet de désigner celle dont on veut éditer les paramètres. Lors de l'enregistrement du fichier HTML, tout le texte précédant et suivant la balise <APPLET...>...</APPLET> choisie est sauvegardé; seule la balise de l'aplet CabriJava modifiée est remplacée avec ses nouveaux paramètres. Noter qu'il est aussi possible de placer dans les fichiers HTML une balise minimale comme

<APPLET CODE=CabriJava> </APPLET> ou <APPLET CODE=CabriJava.class> </APPLET>

Lors de la lecture d'une telle balise, une fenêtre vide s'ouvre à la place de l'applet factice; il faut alors choisir d'abord la figure à animer par CabriJava, puis ses paramètres.



Comment décharger et utiliser cette version béta de l'application CabriWeb ?

Plusieurs cas (même si Java est multiplateformes...) :

• pour MacOS: deux applications CabriWeb sont disponibles suivant la version de MRJ que vous utilisez (MRJ est la machine virtuelle Java d'Apple). L'application "MRJ version" jointe vous permet de vérifier immédiatement votre version de MRJ.
  • si votre version de MRJ est ancienne (mais supérieure ou égale à 2.0), utilisez cette version (170 Ko)
  • si vous avez installé la dernière version du MRJ (2.2 ou après) disponible ici, vous pouvez utiliser cette deuxième version (190 Ko) qui propose des possibilités de glisser-déposer une figure ou une image et crée des fichiers HTML qui ont une icône (celle du navigateur iCab qui est conseillé avec CabriJava : plus léger en mémoire que les autres)
• pour Windows : en attendant une solution pour distribuer des applications Java exécutables (Sun propose un produit encore en développement), la solution la plus légère et efficace consiste appeler la machine virtuelle de Microsoft qui est le plus souvent installée avec Internet Explorer. Dans la cas contraire ou si la version n'est plus à jour, il convient d'installer la machine virtuelle en la prenant ici. On peut ensuite décharger l'archive jar de CabriWeb.jar ici, puis tester cette version expérimentale au travers d'une fenêtre DOS en tapant la commande :

  jview /cp CabriWeb.jar CabriWeb

  dans le répertoire où a été déchargée cette archive CabriWeb.jar Une solution plus élégante pour lancer cette commande sur double-clic consiste à utiliser le fichier de commande fourni dans le zip CabriWeb.bat à placer côte à côte avec l'archive CabriWeb.jar

• pour Linux : il faut préalablement installer la machine virtuelle Java de SUN appelée JRE en version 1.2 ou après. Cette machine virtuelle est disponible à cette page pour Linux (l'installation de la version US est suffisante : 4,8 Mo...). Une autre implémentation peut donner de meilleurs résulats, car mieux intégrée à Linux : voir à http://www.blackdown.com On peut ensuite décharger l'archive jar de CabriWeb.jar ici (ne pas tenir compte du fichier DOS CabriWeb.bat), puis tester cette version expérimentale au travers d'une fenêtre Terminal en tapant la commande :

  java -cp CabriWeb.jar CabriWeb

  dans le répertoire où a été déchargée cette archive CabriWeb.jar

Pour résumer le déchargement :

• par le web (http) :
  http://www.cabri.net/cabrijava/CabriWebMac1.sea.hqx (~170 Ko) pour MacOS avec MRJ 2.0 ou après
  http://www.cabri.net/cabrijava/CabriWebMac2.sea.hqx (~190 Ko) pour MacOS avec MRJ 2.2 ou après
  http://www.cabri.net/cabrijava/CabriWeb.jar.zip (~140 Ko) pour Windows ou Linux
• ou par ftp anonyme :
  ftp://ftp.imag.fr/pub/CABRI/CabriJava/CabriWebMac1.sea.hqx
  ftp://ftp.imag.fr/pub/CABRI/CabriJava/CabriWebMac2.sea.hqx
  ftp://ftp.imag.fr/pub/CABRI/CabriJava/CabriWeb.jar.zip

Tout commentaire ou rapport de bogue sera apprécié : n'hésitez pas à nous envoyer vos remarques et vos souhaits.
